БОЛЬШОЙ адронный коллайдер (CERN)

Большой адронный коллайдер – уникальное сооружение. Достаточно сказать, что длина рабочей части ускорителя составляет 27 км, в устройстве задействовано 9300 сверхпроводящих магнитов. Экспериментаторы надеются, что на коллайдере удастся наблюдать бозоны Хиггса. После первого пробного пуска на установке были проведены работы по ремонту и наладке систем. Представленные здесь фотографии сделаны фотографами CERN, после окончания ремонтных работ, потребовавшихся после первого пробного пуска ускорителя.

http://public.web.cern.ch

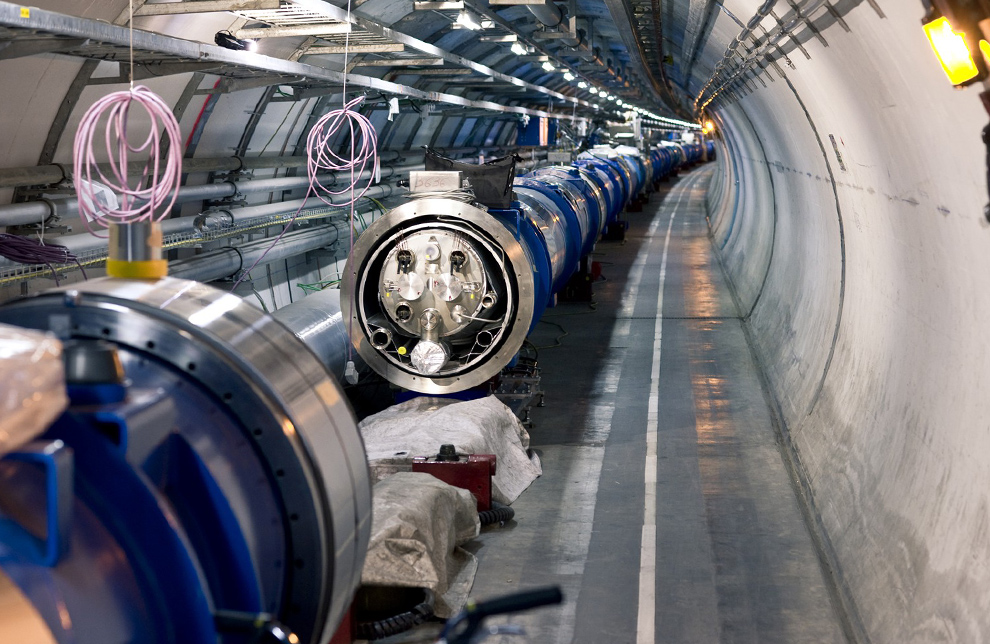

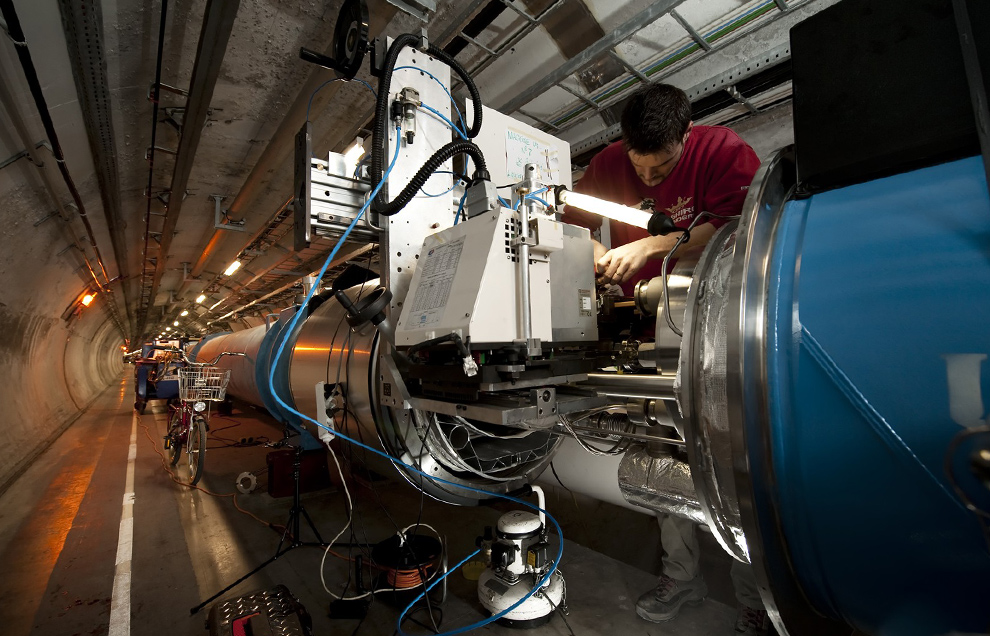

1	Установка новых детталей в туннеле LHC в секторе 3-4 6 апреля, 2009. (Maximilien Brice, © CERN)

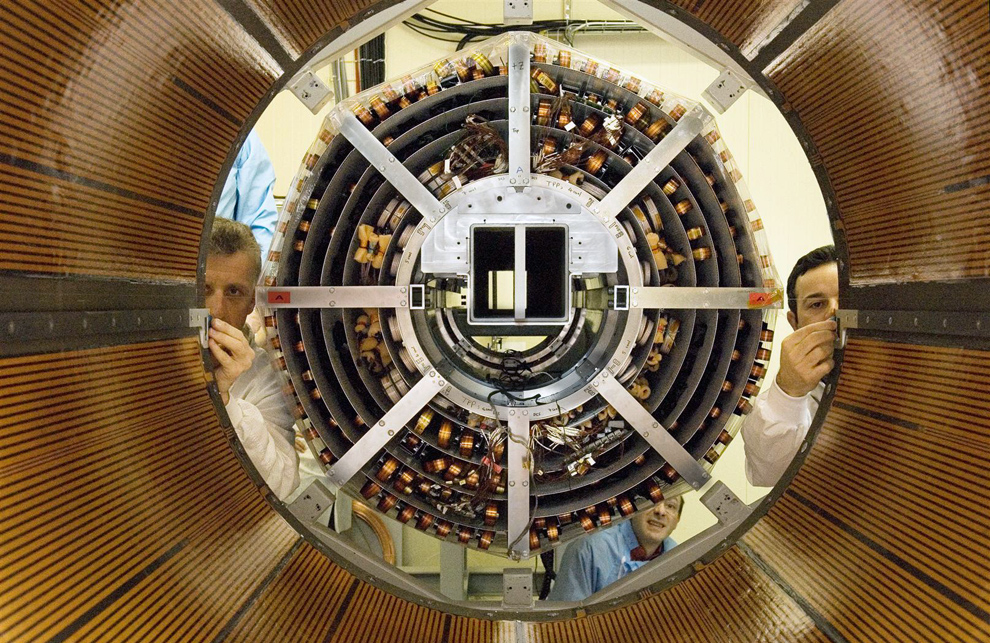

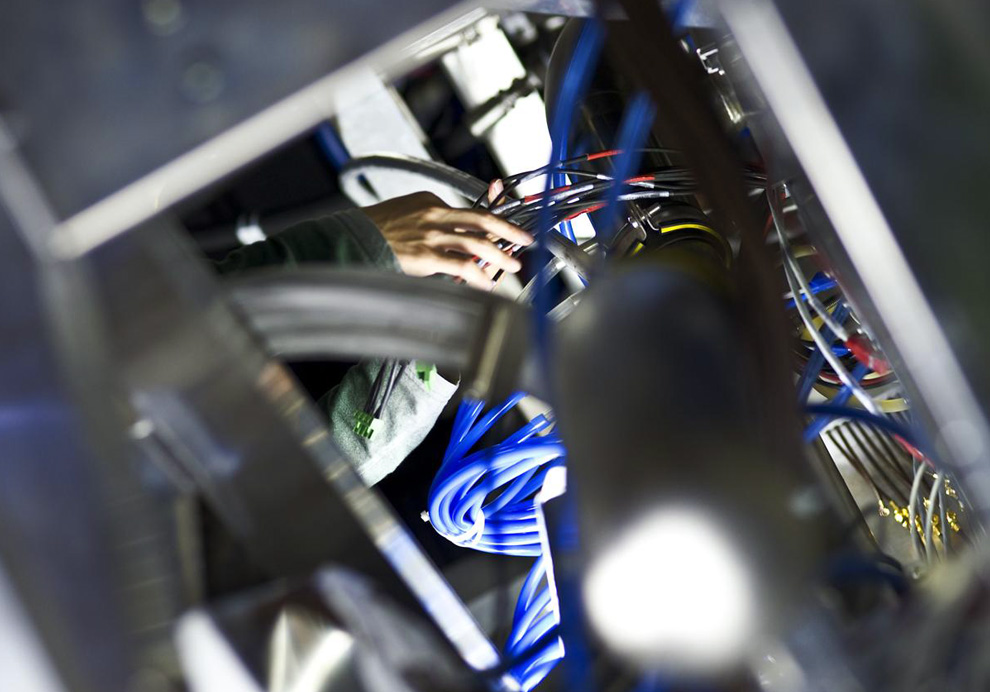

2	Внутренние детекторы позволят регистрировать траектории частиц, образовавшихся у коллайдере после столкновения протонов. Photo taken on February 22nd, 2006. (Maximilien Brice, © CERN)

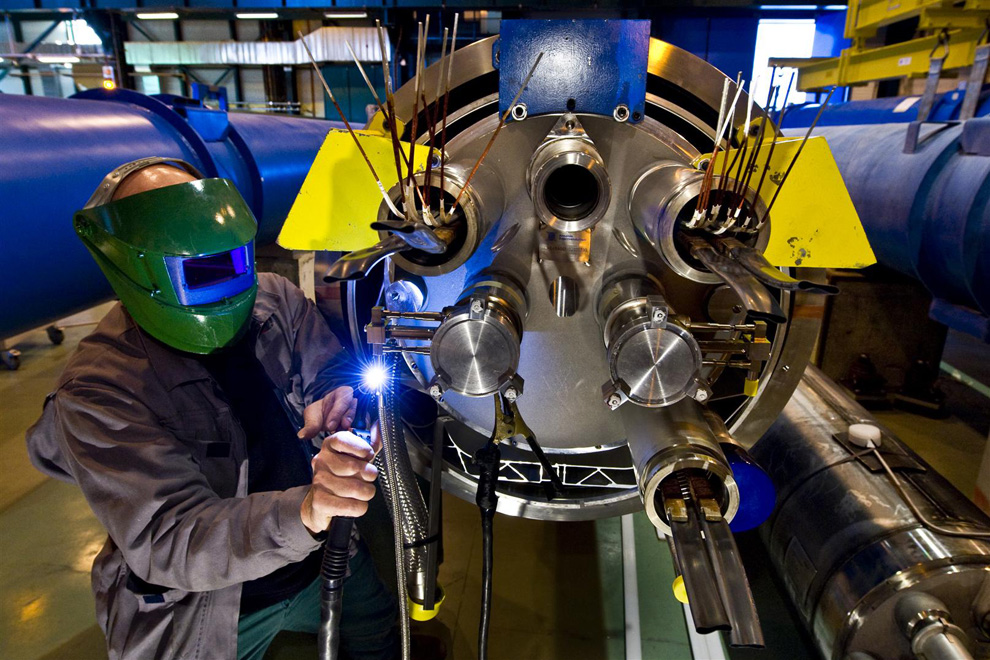

3	26 марта 2009 года. При помощи этого устройства проведена индукционная сварка элементов установки. (Maximilien Brice , © CERN)

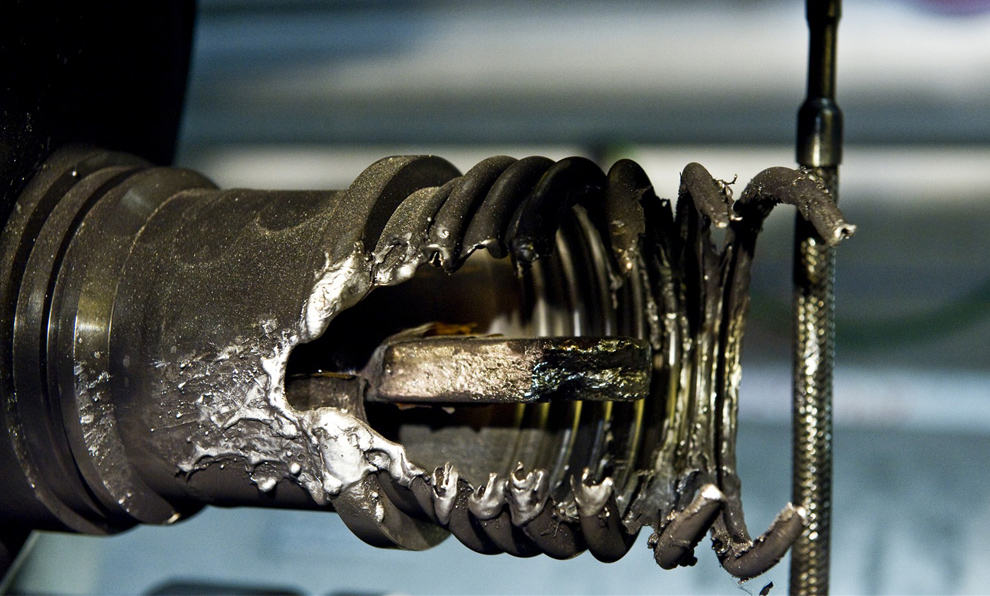

4	Во время включения 19 сентября 2008 г. из-за неисправности электрического соединения произошла утечка гелия из системы охлаждения сверхпроводящих магнитов, 53 из которых были повреждены. (Maximilien Brice, © CERN)

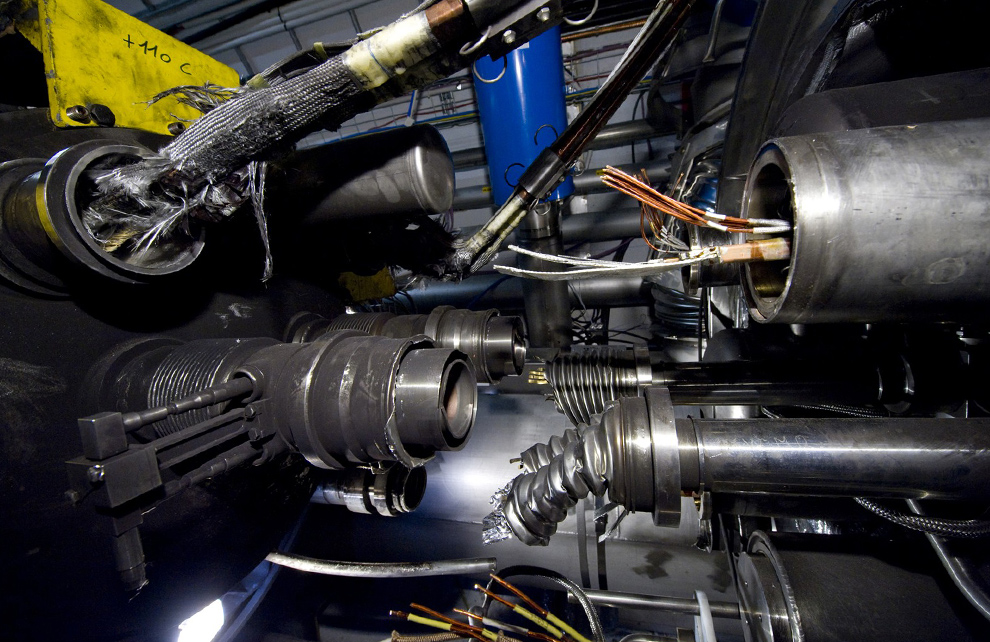

5	Разрушение деталей магнитов в секторе 3-4 19 сентября 2008 г.

6	Сектор 3-4 30 апреля 2009 г.

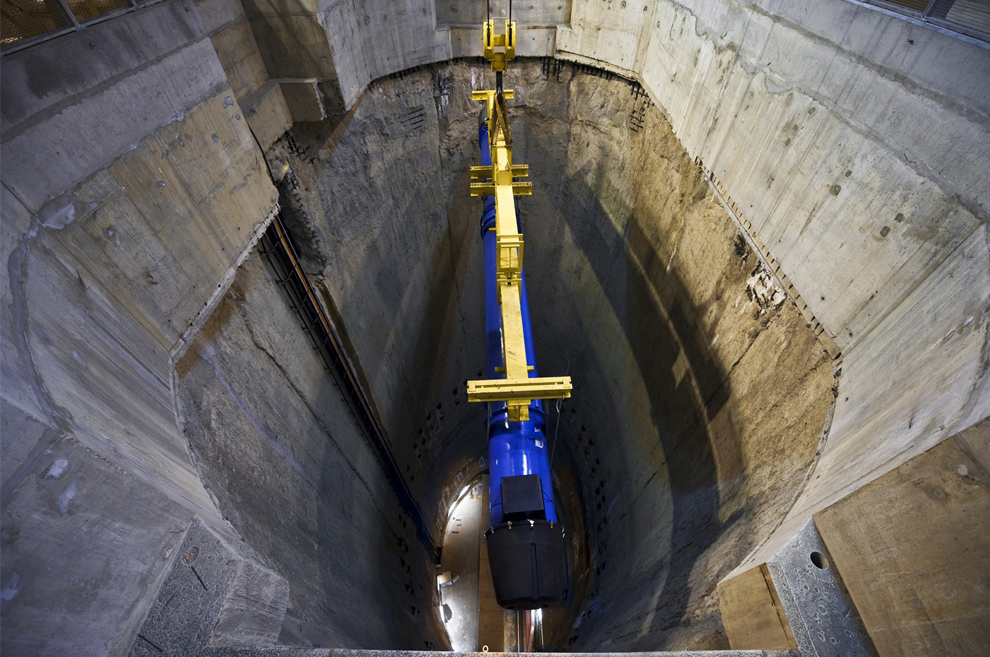

7	19 января в туннель опустили сверхпроводящий магнит для замены вышедшего из строя в секторе 3-4 (Maximilien Brice, © CERN)

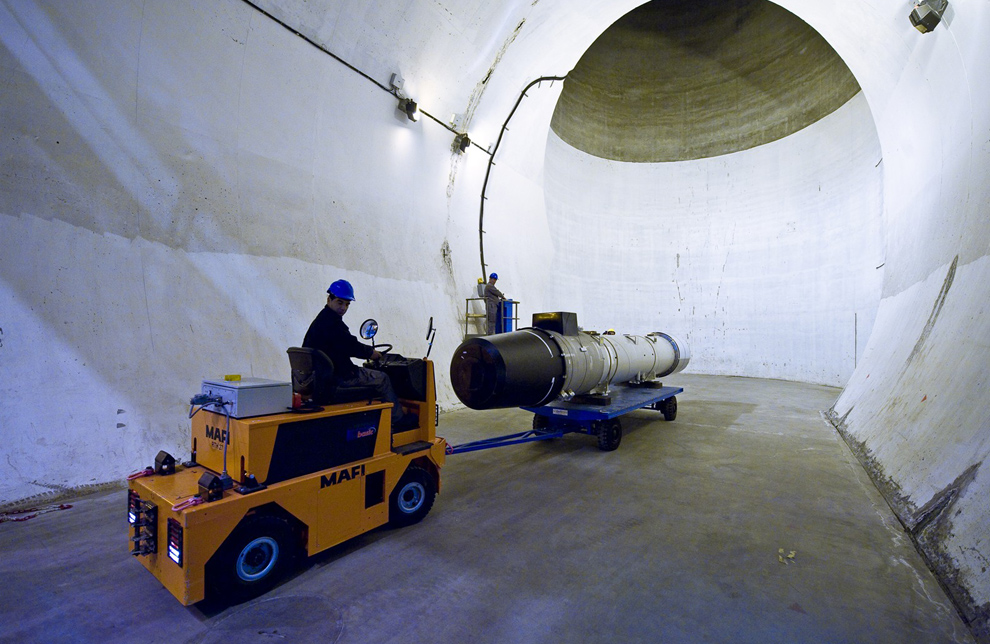

8	Крупногабаритные детали в туннелях перевозят на весьма маневренных тележках с мощными компактными тягачами. (Maximilien Brice, © CERN)

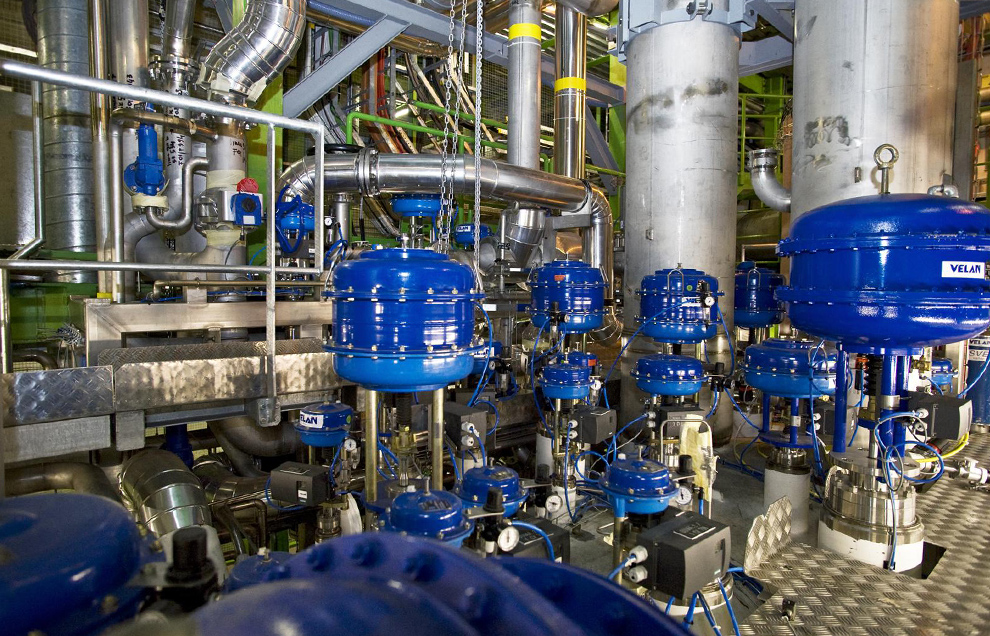

9	Для поддержания температуры около 1,9К используется мощная криогенная система. На снимке – часть криогенной установки Фото на 28 апреля, 2008. ((Mona Schweizer, © CERN)

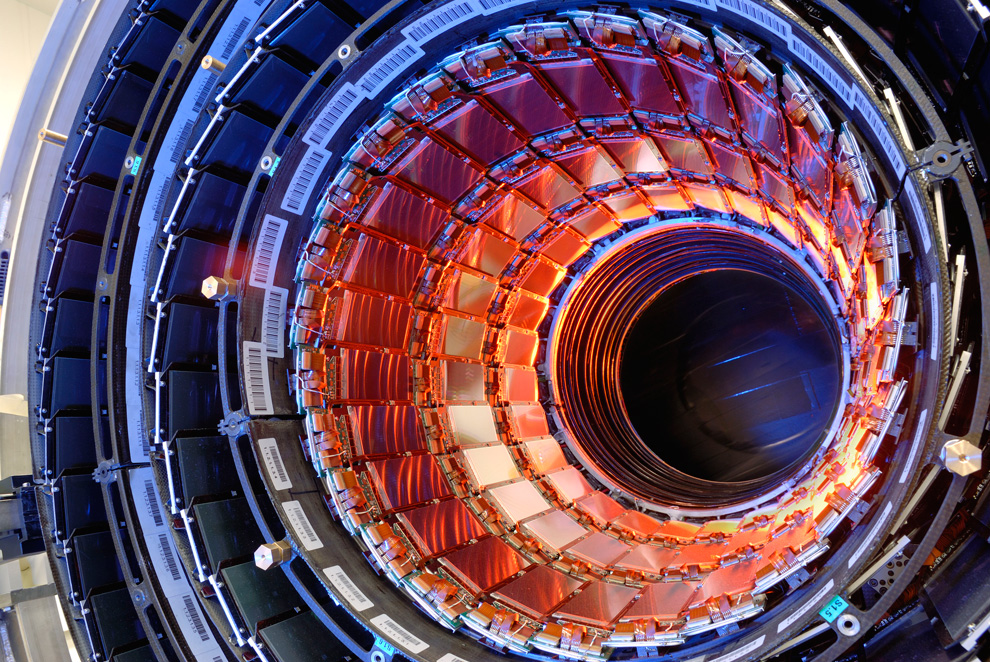

10	Оболочка канала состоит из трёх концентрических цилиндров, каждый из которых собран из множества кремниевых пластин. Прямоугольные участки бронзового цвета – элементы, аналогичные матрицам ПЗС, используемым в цифровых камерах, окружают камеру, в которой происходит столкновение протонов. (©CERN)

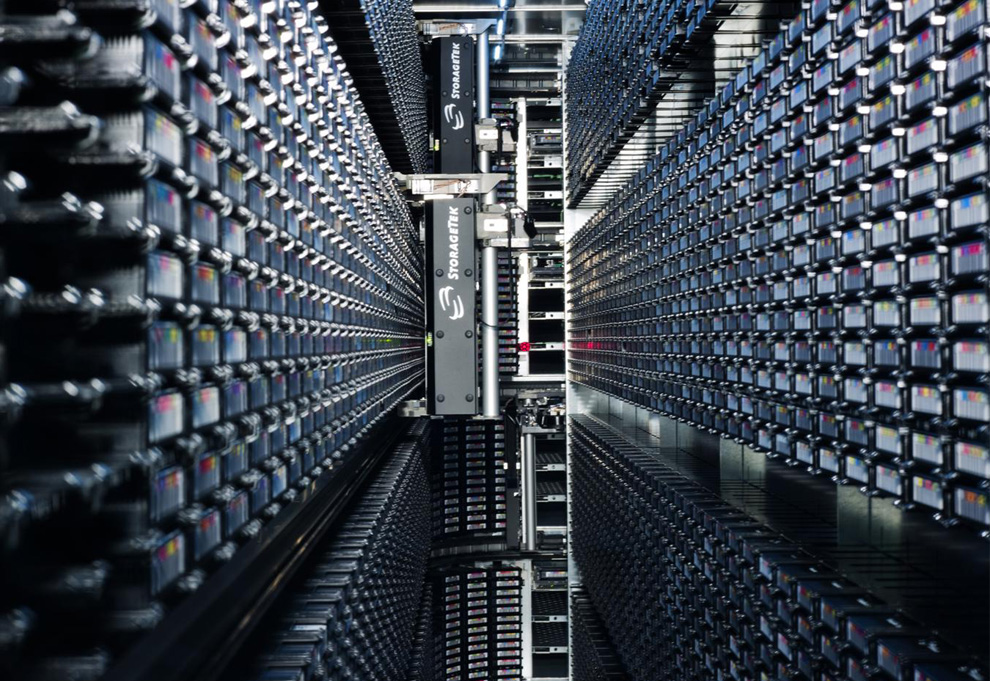

Автоматизированное хранилище информации (фото 15 сентября 2008 г.) Все данные о работе коллайдера хранятся на магнитных лентах. Информация из хранилища автоматически переносится на дисковые носители и через компьютерную систему ЦЕРН становится доступной всем исследователям. (Claudia Marcelloni; Maximilien Brice, © CERN)

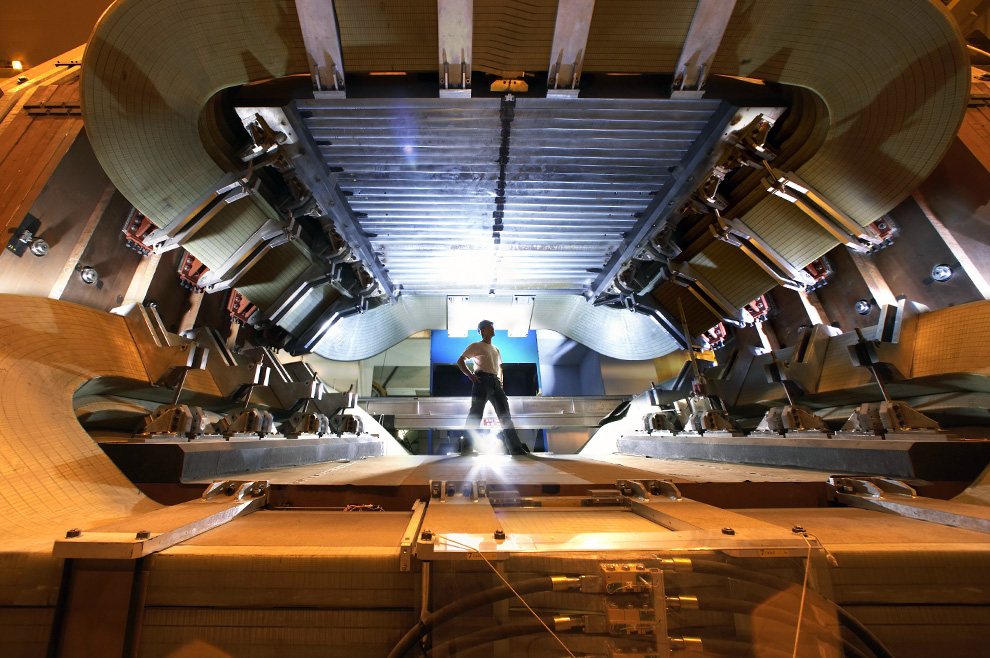

12	Заключительный этап работы на детекторе внутри магнита L3 для эксперимента ALICE 10 июля 2008. (Mona Schweizer, © CERN)

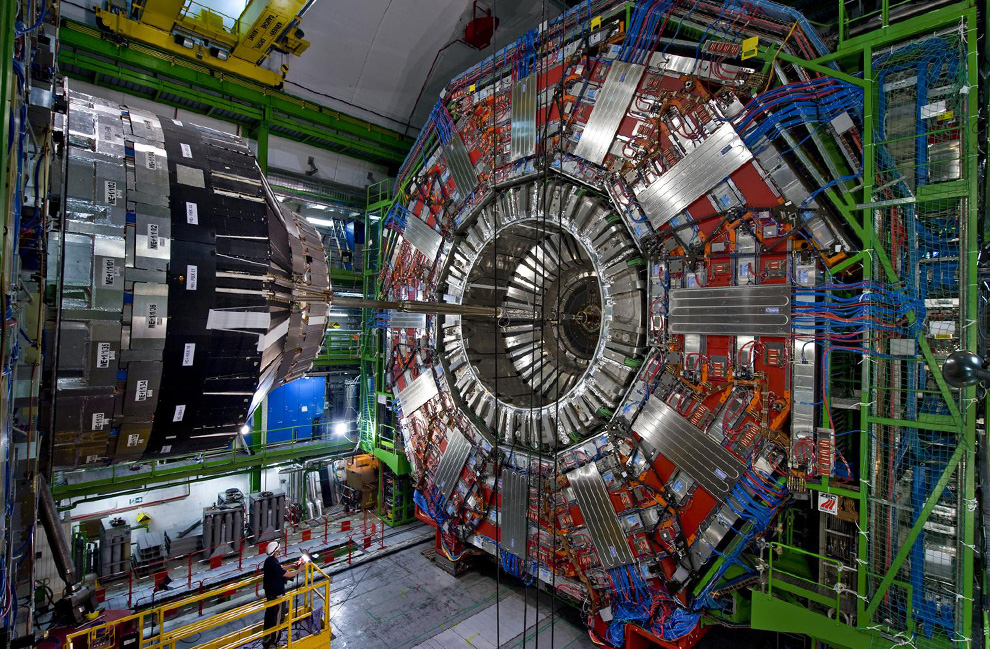

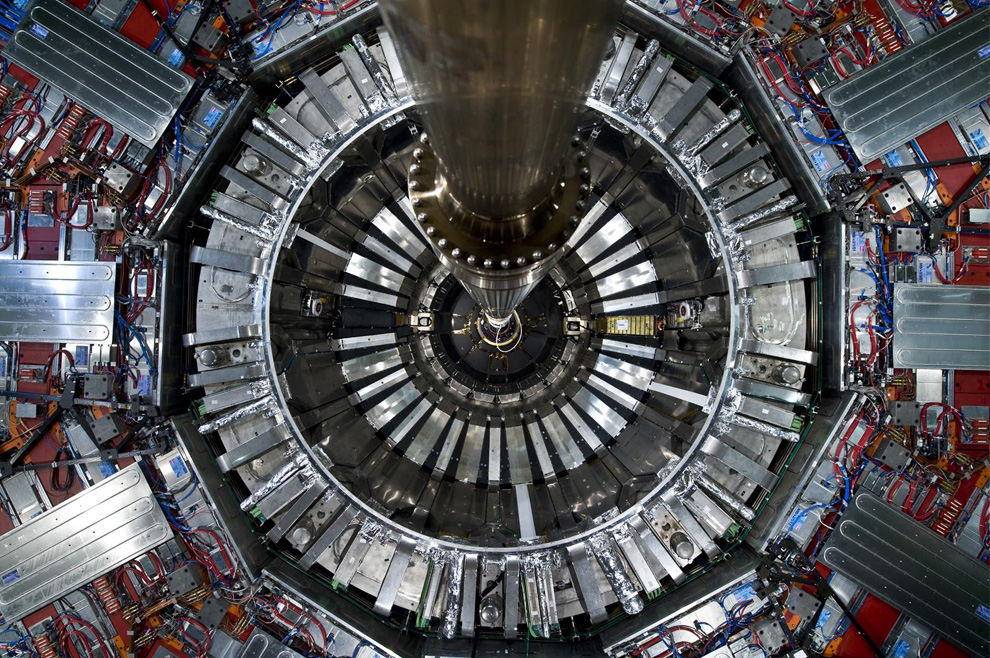

13	Вид детектора CMS. Фото17 августа, 2008. (Maximilien Brice; Michael Hoch; Joseph Gobin, © CERN)

14	Лиин Эванс (Lyn Evans), руководитель проекта LHC. 3 декабря 2008. (Maximilien Brice, © CERN)

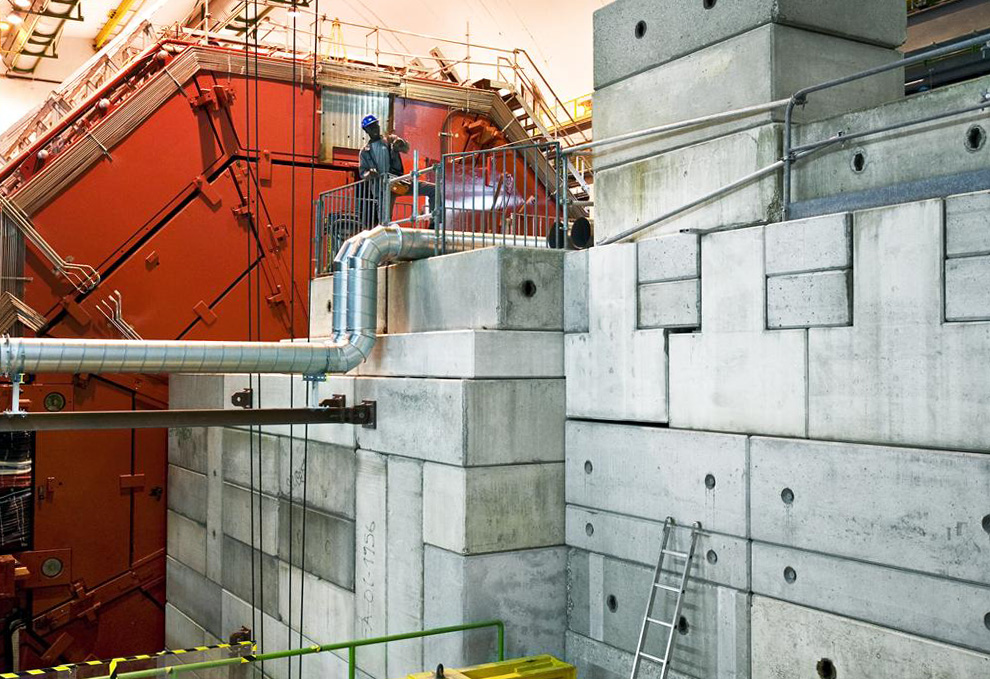

15	Так выглядит блок магнитов, закрытый специальной защитой. 10 июля, 2008 (Mona Schweizer, © CERN)

16	Финальная стадия подготовки магнитов для замены вышедших из строя. Через несколько минут они будут опущены в сектор 3-4. Фото 27 ноября 2008. (Maximilien Brice, © CERN)

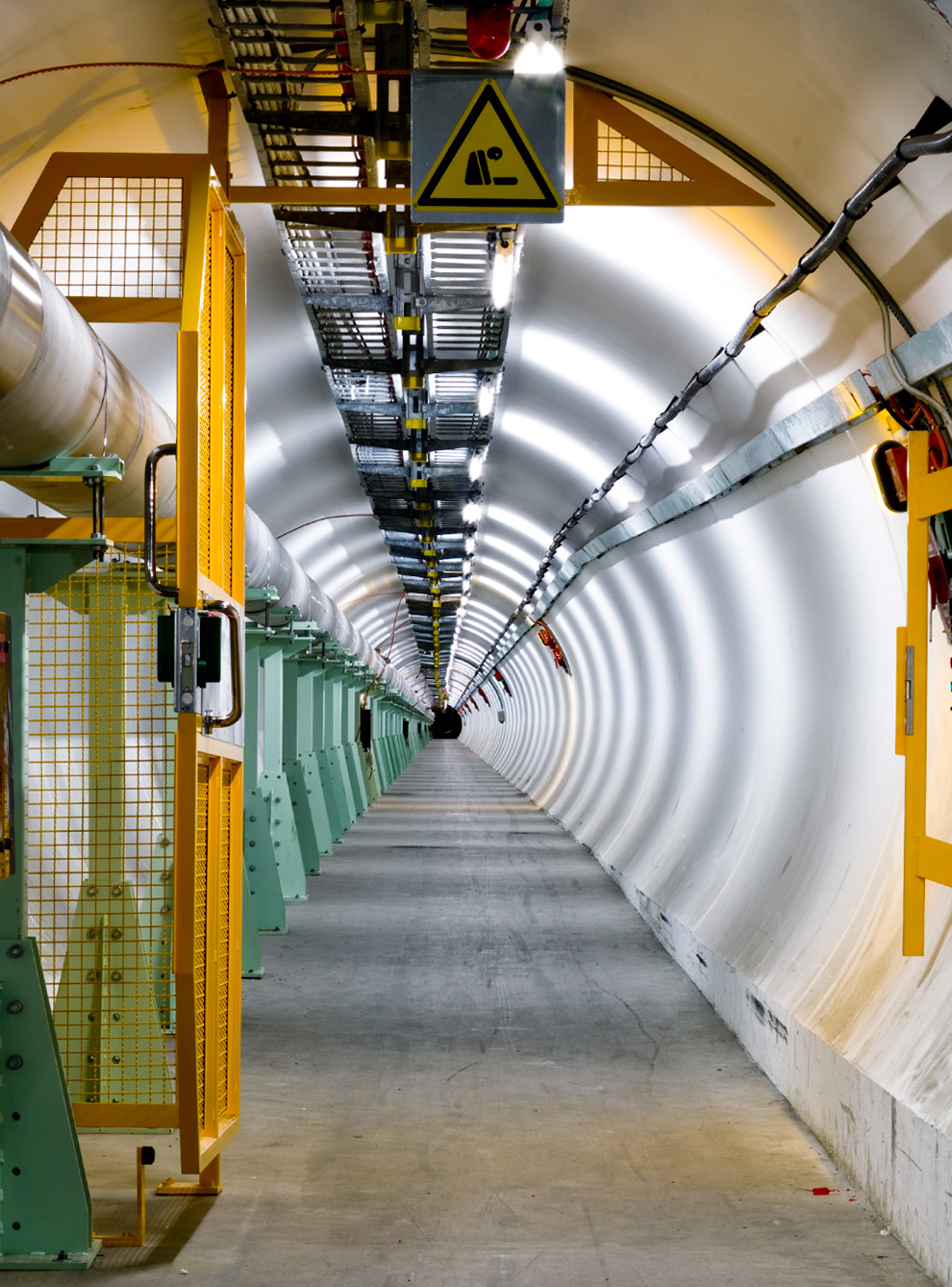

Вид одного из участков туннеля. 7-метровые, охлаждаемые водой секции карбонового цилиндра диаметром 700мм, заключены в стальной цилиндр. Туннел ь отлит из высокопрочного бетона и экранирован стальными листами. Транспорант вверху на переднем плане предупреждает о наличии в трубах гелия, аргона и/или азота, которые при утечке могут вызывать потерю сознания. (Maximilien Brice; Michael Hoch; Joseph Gobin, © CERN)

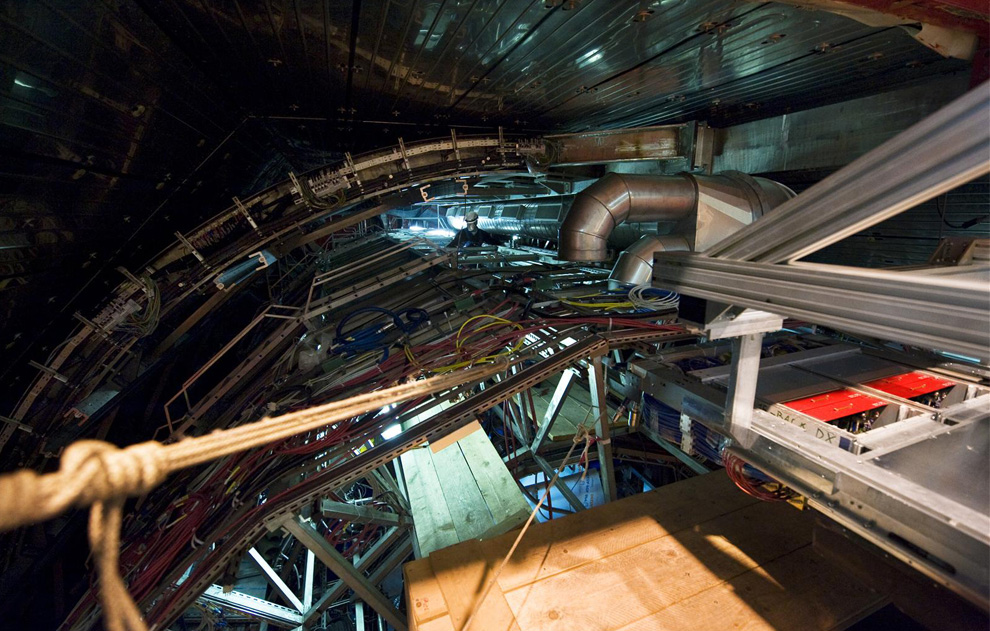

18	Установка модуля контроля времени полета частицы. Данные о времени полета в сочетании с данными об импульсе и длине трека используются для расчета массы частицы. (Mona Schweizer, © CERN)

19	Так выглядел блок сверхпроводящих магнитов 5 сентября 2008 г. (Peter Ginter, © CERN)

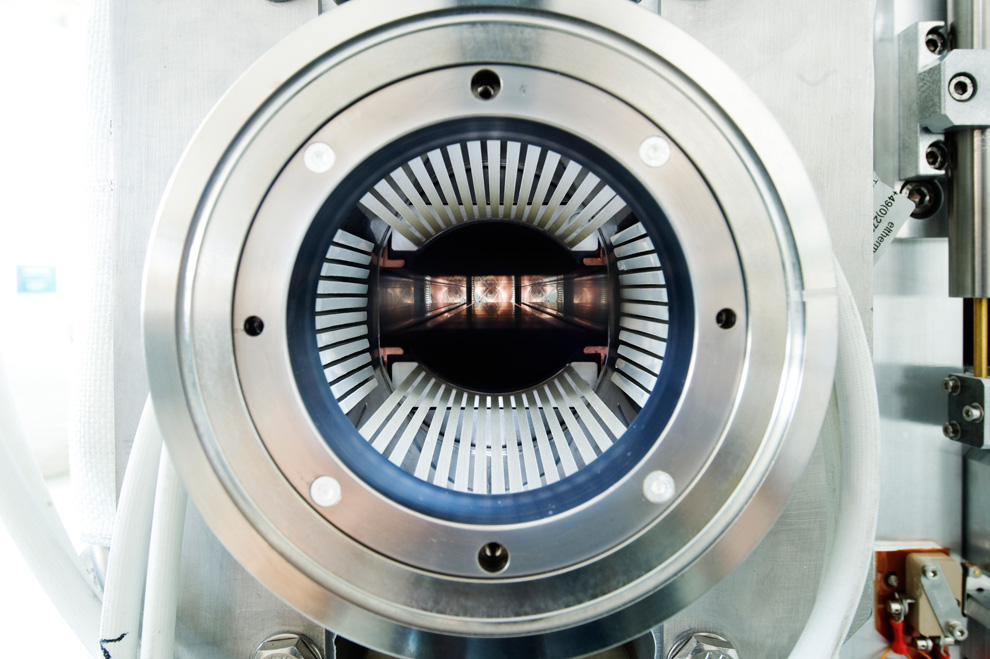

20	Коллиматор (иначе – устройство для получения пучка параллельных, или очень близких к параллельным лучей). Коллиматор служит для защиты ускорителя от случайных (а в некоторых случаях и регулярных) лучей «потери» (Claudia Marcelloni, © CERN)

21	Вид детектора CMS до его закрытия, 17 августа 2008. (Maximilien Brice; Michael Hoch; Joseph Gobin, © CERN).
